پمپ پیستونی رکسروت A4FO

پمپ پیستونی رکسروت A4FO

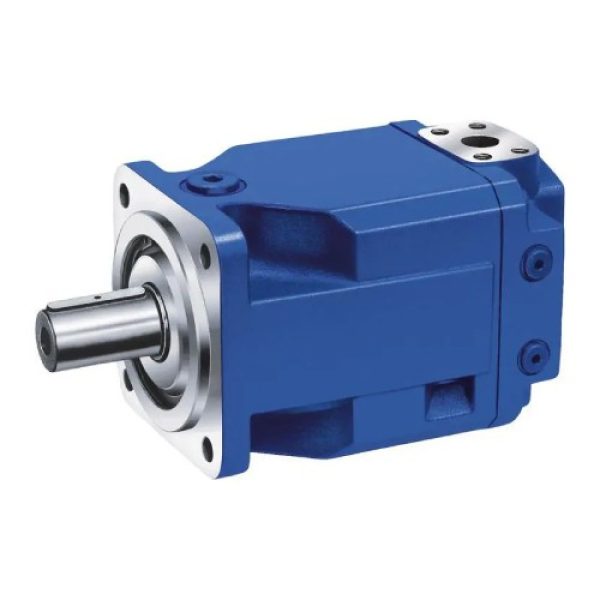

A4FO پمپ پیستونی محوریِ دبی‌ثابت (سوَش‌پلیت) برای مدارهای باز است؛ دبی خروجی با سرعت محرک و جابجایی حجمی متناسب است. طبق دیتاشیت رسمی، NG 22 و 28 با فشار نامی 400 bar (ماکس 450 bar) عرضه می‌شوند و NG 71 تا 500 با فشار نامی 350 bar (ماکس 400 bar)؛ نسخه‌های High-Speed برای برخی سایزهای بزرگ نیز معرفی شده‌اند.

ویژگی‌هایی مثل ساکشن عالی، نویز پایین، راندمان بالا و درایو عبوری برای کوپل پمپ دوم، آن را برای خطوط صنعتی استاندارد می‌کند. سیال مرجع HLP است و برای سایزهای 71 به بالا امکان استفاده از HFA/HFB/HFC با داده‌های کاهش‌یافته وجود دارد. در هیدلند، انتخاب سایز/اینترفیس و کنترل‌های جانبی A4FO بر پایهٔ دیتاشیت رکسروت و متناسب با Δp، دبی و rpm شما انجام می‌شود.

برند: رکسروت (rexroth) (شرکت بوش رکسروت (Bosch Rexroth AG) در سال 2001 میلادی از ادغام بخش اتوماسیون گروه روبرت بوش (Robert Bosch GmbH) و مانسمان ركسروت (Mannesmann Rexroth GmbH) تأسیس شد. این شرکت آلمانی با بیش از 200 سال تجربه در زمینه فناوری‌های مرتبط با حرکت و کنترل، یکی از پیشروان جهانی در این حوزه محسوب می‌شود. دفتر مرکزی بوش رکسروت در لور، آلمان قرار دارد و این شرکت به عنوان زیرمجموعه‌ای از گروه بوش فعالیت می‌کند. محصولات رکسروت رکسروت محصولات متنوعی در زمینه هیدرولیک صنعتی و راه‌سازی، درایوهای الکتریکی و سیستم‌های کنترلی، تکنولوژی مونتاژ و حرکت خطی، و سیستم‌های پنوماتیک صنعتی ارائه می‌دهد. پمپ‌های هیدرولیک رکسروت شامل پمپ‌های دبی ثابت و متغیر، پمپ‌های پیستونی، دنده‌ای و پره‌ای هستند که در صنایع مختلف کاربرد دارند. علاوه بر این، رکسروت انواع هیدروموتور، شیرهای کنترل فشار و جریان، و سیستم‌های اتوماسیون صنعتی را نیز تولید می‌کند. خدمات رکسروت رکسروت علاوه بر تولید محصولات با کیفیت، خدمات فنی و مهندسی متنوعی نیز ارائه می‌دهد. این خدمات شامل آموزش‌های تخصصی، مشاوره فنی، و پشتیبانی پس از فروش است. هدف رکسروت از ارائه این خدمات، افزایش بهره‌وری و کارایی مشتریان و کمک به بهبود عملکرد سیستم‌های صنعتی آن‌ها است. با توجه به تجربه و تخصص بالای این شرکت، رکسروت توانسته است جایگاه ویژه‌ای در بازار جهانی کسب کند و به عنوان یکی از معتبرترین برندهای هیدرولیک شناخته شود.)
نوع/حلقه کاری: پیستونی محوریِ دبی‌ثابت، سوَش‌پلیت، مدار باز.
سایزبندی (Vg): 22، 28، 71، 125، 180، 250، 500 cm³/rev.
فشار نامی/ماکس: NG 22–28 ⇒ 400/450 bar؛ NG 71–500 ⇒ 350/400 bar.
سیال و تمیزی: HLP؛ تمیزی حداقل ISO 4406: 20/18/15

معرفی پمپ پیستونی رکسروت A4FO
Bosch Rexroth A4FO یک پمپ پیستونی محوریِ دبی‌ثابت با مکانیزم سوَش‌پلیت برای مدارهای Open Circuit است. طراحی داخلیِ بهینه، سبب ساکشن عالی، نویز پایین و راندمان مکانیکی/حجمی بالا می‌شود و در نتیجه برای ماشین‌آلات و خطوط صنعتی با چرخهٔ کاری مداوم، انتخابی مطمئن است. امکان through-drive نیز فراهم است تا بتوانید پمپ دوم (پیستونی/دنده‌ای) را روی همان محور اضافه کنید.

سایزها، فشارها و ظرفیت‌ها
طبق دیتاشیت RE 91455 (03.2015)، A4FO در سایزهای 22، 28، 71، 125، 180، 250 و 500 cm³/rev عرضه می‌شود. کلاس فشار به‌صورت مدل‌محور تعریف شده است: NG 22/28 با فشار نامی 400 bar و ماکس 450 bar و NG 71 تا 500 با فشار نامی 350 bar و ماکس 400 bar. جدول فنی علاوه‌بر جابجایی، n_nom / n_max و دبی مرجع در دور نامی را نشان می‌دهد؛ برای نمونه، n_nom برای NG 22/28 به‌ترتیب 3600/3000 rpm درج شده و برای سایزهای بزرگ‌تر نسخهٔ High-Speed نیز ارائه شده است (اعداد دقیق هر سایز وابسته به مدل/اندیس است).

سیال کاری و سازگاری
سیال مرجع روغن‌های معدنی HLP طبق DIN 51524 است. نمودار ویسکوزیته-دما در دیتاشیت، بازهٔ ν_opt ≈ 36–16 mm²/s را برای بهترین راندمان نشان می‌دهد و سطح تمیزی حداقل ISO 4406: 20/18/15 توصیه شده است (در دمای بالای 90–110 °C—مجاز برای برخی سایزها—تمیزی 19/17/14). برای سایزهای 71 به بالا، استفاده از HFA/HFB/HFC با داده‌های کاهش‌یافته پیش‌بینی شده است (کد E در تایپ‌کُد). در پروژه‌های با سیال مقاوم به آتش، الزامات کاهش فشار/سرعت و آب‌بندی باید از روی دیتاشیت اعمال شود.

اینترفیس‌ها و پیکربندی
پمپ A4FO با گزینه‌های فلنج SAE J744 و ISO 3019-2 و شفت‌های DIN 5480 (اسپلاین) و DIN 6885 (پَر) عرضه می‌شود. درایو عبوری برای اتصال پمپ‌های پیستونی/دنده‌ای در سایزهای مختلف موجود است (لیست هاب/فلنج‌ها در جدول تایپ‌کُد آمده). این تنوع، یکپارچه‌سازی در پلتفرم‌های صنعتی موجود را ساده می‌کند و هزینهٔ تغییرات مکانیکی را کاهش می‌دهد.

کاربردها و مزایای پمپ پیستونی رکسروت A4FO
پمپ پیستونی رکسروت A4FO برای پرس‌ها و شکل‌دهی فلز و پلاستیک، ماشین‌ابزار، نوارهای انتقال، پاور یونیت‌های صنعتی و هر سامانه مدار باز با نیاز به نویز پایین، ساکشن مطمئن و دبی پایدار مناسب است. ترکیب راندمان بالا، فشار نامی تا 400 bar در مدل‌های مربوط و پیکربندی‌های متنوع نصب، به کاهش هزینه چرخه عمر و افزایش قابلیت اطمینان سیستم کمک می‌کند. در پروژه‌هایی که به دبی متغیر و امکان تنظیم جریان نیاز دارند، پمپ هیدرولیک A4VSO پیستونی رکسروت نیز می‌تواند به‌عنوان گزینه‌ای متفاوت بررسی شود.

نکات نصب و راه‌اندازی
پیش‌پر کردن/هواگیری: پیش از استارت، بدنه را از پورت T یا R(L) کاملاً پُر و هواگیری کنید؛ مسیر drain با افت کم طراحی شود تا فشار قاب داخلی از حدود مجاز فراتر نرود.

موقعیت نصب: نصب «زیر سطح» و «داخل مخزن» برای سایزها تعریف شده؛ برای برخی حالت‌ها/سایزها محدودیت وجود دارد

کیفیت سیال/فیلتر: فیلتر مناسب برای رسیدن به ISO 4406: 20/18/15 و استفاده از واحد فیلتر 10 µm در زمان پرکردن توصیه شده است.

سرعت و ساکشن: رعایت n_nom / n_max هر سایز و کنترل p_abs در پورت S ضروری است

دستورالعمل‌های کلی که باید در خصوص پمپ پیستونی a4fo بدانید
این پمپ رای استفاده در مدارهای باز طراحی شده است.
برنامه ریزی پروژه مورد نظر شما و نصب و راه اندازی واحد پیستون محوری به مشارکت تکنسین‌ها و افراد واجد شرایط نیاز دارد.
قبل از هرگونه اقدام لطفا دفترچه راهنمای پمپ پیستونی را مطالعه کنید.
برای جلوگیری از ایجاد سوختگی حین و بعد از عملیات راه اندازی، تمامی اقدامات ایمنی اعم از پوشیدن لباس‌های محافظ و … را انجام دهید.
بسته به شرایط عملکرد پمپ پیستونی، واحد فشار عملیاتی، دمای سیال و ویژگی‌های دیگر ممکن است تغییر کند.
در سیستم هیدرولیک باید یک شیر فشار شکن تعبیه شود.
