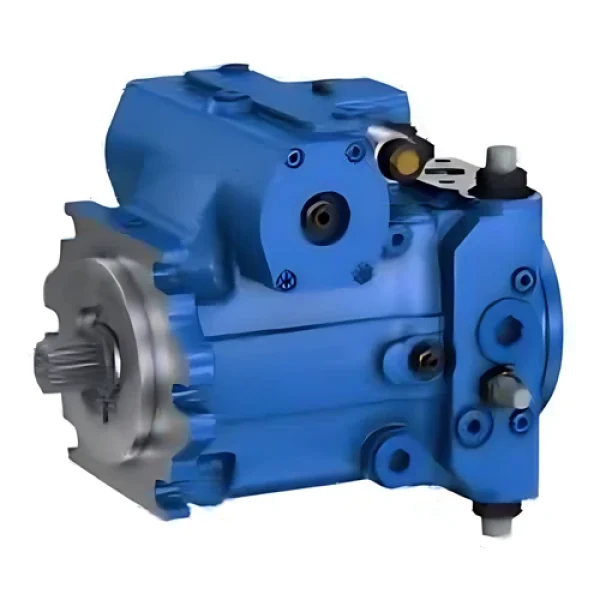

پمپ پیستونی رکسروت A4VG دبی متغیر

A4VG رکسروت، پمپ پیستونی محوری دبی‌متغیر با مکانیزم سوئش‌پلیت برای مدار بسته (HST) است؛ دبی خروجی متناسب با دور و زاویه پلیت تغییر می‌کند و با عبور نرم از نقطه صفر، جهت جریان به‌آرامی معکوس می‌شود. این خانواده دو شاخه اصلی دارد: Series 32 با فشار نامی ۴۰۰ bar (پیک ۴۵۰ bar) در سایزهای ۲۸ تا ۱۲۵ cc/rev (برخی نسخه‌ها تا ۱۸۰/۲۵۰) و Series 40 با فشار نامی ۴۵۰ bar (پیک ۵۰۰ bar) در سایزهای ۱۱۰ تا ۲۸۰ cc/rev برای توان‌های بالاتر.

وجود بوست‌پمپ یکپارچه، والوهای اطمینان HP با عملکرد بوست و Pressure Cut-off استاندارد، راه‌اندازی و حفاظت مدار را ساده می‌کند. تنوع کنترل‌ها (EP/HD/HW/DG/DA و در سری 40: ET/HP/HT) دست مهندس را برای منطق‌های مختلف حرکت/فشار باز می‌گذارد.

برند: رکسروت (rexroth) (شرکت بوش رکسروت (Bosch Rexroth AG) در سال 2001 میلادی از ادغام بخش اتوماسیون گروه روبرت بوش (Robert Bosch GmbH) و مانسمان ركسروت (Mannesmann Rexroth GmbH) تأسیس شد. این شرکت آلمانی با بیش از 200 سال تجربه در زمینه فناوری‌های مرتبط با حرکت و کنترل، یکی از پیشروان جهانی در این حوزه محسوب می‌شود. دفتر مرکزی بوش رکسروت در لور، آلمان قرار دارد و این شرکت به عنوان زیرمجموعه‌ای از گروه بوش فعالیت می‌کند. محصولات رکسروت رکسروت محصولات متنوعی در زمینه هیدرولیک صنعتی و راه‌سازی، درایوهای الکتریکی و سیستم‌های کنترلی، تکنولوژی مونتاژ و حرکت خطی، و سیستم‌های پنوماتیک صنعتی ارائه می‌دهد. پمپ‌های هیدرولیک رکسروت شامل پمپ‌های دبی ثابت و متغیر، پمپ‌های پیستونی، دنده‌ای و پره‌ای هستند که در صنایع مختلف کاربرد دارند. علاوه بر این، رکسروت انواع هیدروموتور، شیرهای کنترل فشار و جریان، و سیستم‌های اتوماسیون صنعتی را نیز تولید می‌کند. خدمات رکسروت رکسروت علاوه بر تولید محصولات با کیفیت، خدمات فنی و مهندسی متنوعی نیز ارائه می‌دهد. این خدمات شامل آموزش‌های تخصصی، مشاوره فنی، و پشتیبانی پس از فروش است. هدف رکسروت از ارائه این خدمات، افزایش بهره‌وری و کارایی مشتریان و کمک به بهبود عملکرد سیستم‌های صنعتی آن‌ها است. با توجه به تجربه و تخصص بالای این شرکت، رکسروت توانسته است جایگاه ویژه‌ای در بازار جهانی کسب کند و به عنوان یکی از معتبرترین برندهای هیدرولیک شناخته شود.)
نوع/مدار: پمپ پیستونی دبی‌متغیر
کنترل دبی: متناسب با سرعت و جابجایی؛ تنظیم پیوسته با تغییر زاویه
معکوس نرم جریان: تغییر جهت با عبور از نول بدون شوک
فشار کاری: نامی تا ۴۵۰ بار / پیک تا ۵۰۰ بار

معرفی جامع پمپ پیستونی رکسروت A4VG دبی متغیر
A4VG برای انتقال هیدرواستاتیک در مدار بسته توسعه یافته و به‌دلیل چگالی توان بالا، بازده کلی مناسب و کنترل‌پذیری متنوع، انتخاب مرجع بسیاری از سیستم‌های موبایل/صنعتی است. در Series 32 با فشار نامی ۴۰۰ bar، سرعت‌های نامی تا ۴۲۵۰ rpm (NG28) و دبی 119…356 L/min (NG28…125) پوشش داده می‌شود؛ در Series 40 سطح فشار به ۴۵۰/۵۰۰ bar می‌رسد و دبی نامی به 348…673 L/min (NG110…280) ارتقا می‌یابد.

هر دو سری بوست‌پمپ یکپارچه برای تغذیه/پایلوت دارند و والوهای اطمینان فشارقوی که هم‌زمان نقش Make-up/Boost را ایفا می‌کنند؛ Pressure Cut-off نیز به‌صورت استاندارد موجود است تا پیش از فعال‌شدن Relief، جابجایی را به حداقل برگرداند.

تنوع کنترل‌ها—از EP/HD/HW/DG/DA در سری 32 تا EP/EZ/ET/HP/HT/HW/DA در سری 40—امکان پیاده‌سازی فرمان پروپورشنال، محدودیت توان، سرعت‌محور و… را می‌دهد. با Through-Drive می‌توان پمپ هم‌سایز را پشت آن بست. برای انتخاب صحیح، محدودیت‌های مکش/ویسکوزیته/دما، تنظیم اختلاف Cut-off و Relief (معمولاً ≈30 bar) و سطح تمیزی را رعایت کن.

🔸مدل‌ها و سری‌ها و سایزبندی
مدل/سری A4VG Series 32 (NG 28/40/56/71/90/125)

شاخه‌ی رایج مدار بسته با فشار نامی 400 bar؛ سرعت‌های نامی 4250→2850 rpm و دبی 119→356 L/min بسته به سایز. کنترل‌های EP/HD/HW/DG/DA و ET (تا NG71) در دسترس‌اند.

• مزیت‌ها: تنوع کنترل، بوست‌پمپ/Relief یکپارچه، فرم‌فاکتور شناخته‌شده.
• نکته انتخاب: وقتی فشار نامی ۴۰۰ bar کفایت دارد و به RPMهای بالا نیاز داری.
• الگوی کدخوانی: A4VG/32-… | NG (28…125) | پورت‌پلیت 10/13/02/03 | کنترل EP/HD/HW/DG/DA | Cut-off=D | …

(کاتالوگ جداول فنی، کنترل‌ها، سرعت/دبی A4VG Series 32)

مدل/سری A4VG Series 40 (NG 110/125/145/175/210/280)

شاخه‌ی فشاربالا با ۴۵۰ bar نامی / ۵۰۰ bar پیک؛ دبی نامی 348→673 L/min و گزینه «High-speed rotary group» روی برخی سایزها. کنترل‌های EP/EZ/ET/DA و HP/HT/HW موجود است.

• مزیت‌ها: توان بالاتر، کنترل‌های بیشتر، حسگر زاویه/سرعت (اختیاری).
• نکته انتخاب: برای توان‌های سنگین HST و فشارهای بالاتر از ۴۰۰ bar.
• الگوی کدخوانی: A4VG/40-… | NG (110…280) | کنترل EP/EZ/ET/HP/HT | Cut-off | گزینه‌های فیلتر بوست/سنسورها | … .

(کاتالوگ جداول فنی فشار 450/500bar، سرعت/گشتاور Flow.A4VG Series 40)

مدل/سری AA4VG (نسخه قدیمی/نام‌گذاری سابق)

مدار بسته، سایز 28…250 با فشار نامی تا حدود 5800 psi و پیک 6500 psi (اسناد نسل قدیمی).

• مزیت‌ها: ارجاع برای جایگزینی واحدهای قدیمی در ماشین‌آلات.
• نکته انتخاب: صرفاً برای Retrofit با تطبیق دقیق کد، چون کنترل/ابعاد می‌تواند متفاوت باشد.

🔸ویژگی‌های کامل محصول

• بوست‌پمپ یکپارچه (تأمین روغن شارژ/پایلوت) + Reliefهای HP با عملکرد بوست → راه‌اندازی/حفاظت ساده‌تر.
• Pressure Cut-off استاندارد → کاهش جابجایی قبل از فعال‌شدن Relief و مهار پیک‌های فشار.
• معکوس‌سازی نرم جهت با عبور از صفر → حرکت رفت/برگشت پایدار برای درایوهای تراول.
• کنترل‌های متنوع (EP/HD/HW/DG/DA/ET/HP/HT/EZ) → پیاده‌سازی فرمان پروپورشنال، سرعت‌محور و محدودیت توان.
• Through-Drive برای نصب پمپ دوم هم‌سایز → تجمیع دبی/استقلال مدارات (وابسته به مدل).
• محدوده‌های سرعت/گشتاور/دبی رسمی در جداول فنی هر سری → انتخاب مطمئن و مستند.

🔸مشخصات فنی

منطق کدگذاری نشان می‌دهد NG ≈ Vg_max (cc/rev) است. دبی نظری از qv = (Vg × n × ηv)/1000 محاسبه می‌شود و به محدودیت‌های n_nom/n_max، Δp، ویسکوزیته وابسته است. در Series 32، n_nom در NG28 حدود 4250 rpm و در NG125 حدود 2850 rpm است؛ در Series 40 n_nom برای NG110 حدود 3150 rpm و برای NG280 حدود 2400 rpm اعلام شده. Cut-off باید حدود ۳۰ bar پایین‌تر از Relief تنظیم شود تا قبل از بازشدن Relief، جابجایی به حداقل برسد. برای شارژ، گزینه‌های فیلتراسیون مکش/فشار و حتی فیلتر الحاقی با اندیکاتور/کلد-استارت موجود است.

اجزای محصول

• بوست‌پمپ یکپارچه — تغذیه/پایلوت و محدودسازی فشار بوست با Relief مخصوص.
• دو والو اطمینان HP با عملکرد بوست — حفاظت HST و make-up.
• Pressure Cut-off — بازگردانی جابجایی به Vg_min پیش از Relief.
• ماژول‌های کنترل EP/HD/HW/DG/DA/ET و سنسور زاویه/سرعت (اختیاری در سری 40).
• مکانیزم Stroke-Limiter و Neutral Valve (اختیاری).

🔸مزایای محصول

• چگالی توان بالا: فشار 400–500bar + دبی‌های نامی بالا ⇒ یونیت‌های HST فشرده‌تر.
• کنترل‌پذیری متنوع: از محدودیت توان/فشار تا فرمان PLC با EP/ET؛ دقت و ایمنی بالاتر.
• حفاظت داخلی مدار: Cut-off + Reliefهای HP (با بوست) ⇒ کاهش شوک و جلوگیری از اورلود.
• یکپارچه‌سازی ساده: استانداردهای SAE/DIN و Through-Drive ⇒ نصب/کوپل پمپ دوم راحت‌تر.

🔸کاربردهای پمپ پیستونی رکسروت A4VG دبی متغیر

• تراول‌درایو ماشین‌آلات راهسازی/معدن: معکوس نرم، کنترل EP/DA و توان بالا در فضاهای محدود.
• جرثقیل/لیفت و تجهیزات بندری: HST پایدار با Cut-off/Relief و دبی‌های بالا (سری 40).
• ماشین‌آلات جنگلداری/کشاورزی: پاسخ نرم در رفت/برگشت، شارژ داخلی و گزینه فیلتر بوست.
• تست‌بنچ/سیستم‌های صنعتی HST: پروگرام‌پذیری با EP/ET و مانیتورینگ زاویه/سرعت (اختیاری).
• ترک‌کامبو پمپ‌ها: با Through-Drive برای افزایش دبی یا مدار ثانویه مستقل.

🔸راهنمای انتخاب برای پروژه

سه گام: 1) Vg × n و Δp هدف را با محدودیت n_nom/n_max هر سری مقایسه کن؛ 2) کنترل را بر اساس منطق سیستم (EP/HD/HW/DG/DA/ET، محدودیت توان/فشار) و منبع سیگنال برگزین؛ 3) شارژ/فیلترینگ/کولد-استارت، سطح تمیزی و چیدمان پورت‌ها را طبق دیتاشیت همان سری نهایی کن. (سایزهای 180/250 در سری 32 و گزینه High-speed در سری 40 را در ریلیز مربوطه تأیید کن.)

🔸نصب ایمن و نگهداری پیشگیرانه

• پرایمینگ/هواگیری؛ از کار خشک حتی چند ثانیه خودداری کن.
• مکش سالم (p_abs ورودی و قطر/طول لوله) و ویسکوزیته/دما در بازه مجاز.
• Cut-off ≈ 30 bar کمتر از Relief را تنظیم کن تا پیش از بازشدن Relief، جابجایی کم شود.
• انتخاب فیلتر بوست (مکش/فشار) و اندیکاتور آلودگی؛ سرویس دوره‌ای طبق Δp و نمونه‌گیری روغن.

در صورت نیاز و خرید محصولات هیدرولیک با فروشگاه ما تماس بگیرید
