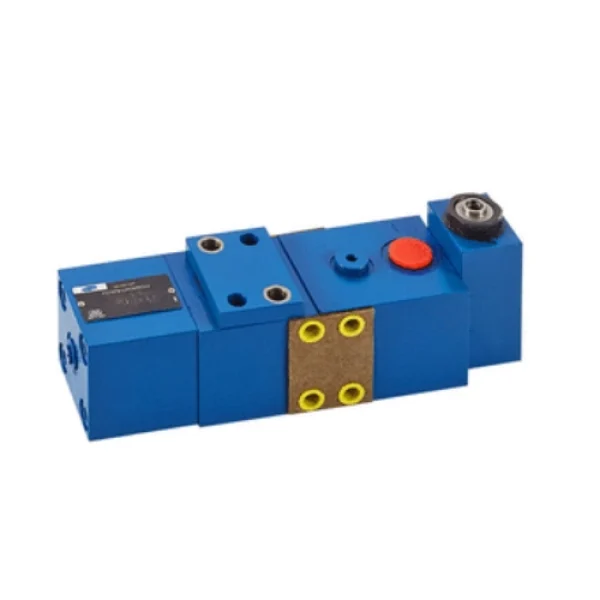

شیر کنترل Check-Q-Meter FD
شیر کنترل Check-Q-Meter FD
شیر Check-Q-Meter FD از نوع چک پایلوتی بدون نشتی است که برای کنترل پایین‌آمدن بار و جلوگیری از شتاب‌گیری ناخواسته عملگرها در سیستم‌های هیدرولیک به‌کار می‌رود. منطق عملکرد آن ساده و هوشمند است: جریانِ برگشت (qV2) را متناسب با جریانِ ورودی به سمت مقابل عملگر (qV1) کنترل می‌کند؛ بنابراین سرعت بار حتی با تغییرات بار پایدار می‌ماند (در سیلندرها نسبت سطح مؤثر نیز لحاظ می‌شود). مسیر By-pass امکان آزادجریان در جهت عکس را فراهم می‌کند و برای نسخه‌های فلنجی، قابلیت نصب شیر اطمینان ثانویه یکپارچه نیز وجود دارد. خانواده FD در سایزهای 12 تا 32 و برای نصب کارتریجی در مانيفولد، ساب‌پلیت یا با پورت فلنج SAE عرضه می‌شود؛ کلاس فشار تا 350 bar و دبی 80 تا 560 L/min بسته به سایز پوشش داده می‌شود. جهت انتخاب سایز و نوع نصب متناسب با پروژه، در وب‌سایت هیدلند می‌توانید مشاوره تخصصی و اعلام موجودی دریافت کنید.
معرفی شیر کنترل check-Q-meter
Check-Q-Meter FD یک شیر چک پایلوتی بدون نشتی است که جریان برگشتیِ بار (qV2) را بر حسب جریان ورودی به سمت مقابل (qV1) محدود می‌کند؛ به زبان ساده، وقتی به یک سمت عملگر دبی می‌دهید، FD اطمینان می‌دهد سمت دیگر فقط به همان نسبت تخلیه کند تا سرعت بار ثابت بماند و از «رهاشدن بار» (Runaway) جلوگیری شود. در سیلندرها به دلیل تفاوت سطح پیستون، نسبت مساحت (ϕ) در این رابطه لحاظ می‌شود. در جهت عکس، مسیر By-pass امکان آزادجریان را برای حرکت‌های بدون محدودیت فراهم می‌کند.
ایمنی و پایداری حرکت
با تثبیت نسبت qV2/qV1، FD نه‌تنها سرعت پایین‌آمدن را کنترل می‌کند، بلکه در رخدادهایی مانند افت ناگهانی بار/فشار نیز مسیر را می‌بندد و از شتاب‌گیری کنترل‌نشده یا حتی ترکیدن لوله پیشگیری می‌کند. همین ویژگی آن را برای درایوهای عمودی، بوم‌ها، بالابرها و وینچ‌ها به گزینه‌ای استاندارد تبدیل کرده است.
گزینه‌های نصب و یکپارچه‌سازی
سری FD برای سه سناریوی نصب ارائه شده است:
کارتریجی در مانيفولد (Screw-in) برای بلوک‌های سفارشی،
ساب‌پلیت برای ماژولارکردن سرویس و تعویض،
فلنج SAE برای دبی‌های بالا و مسیرهای فشار قوی؛ در این نسخه امکان نصب شیر اطمینان ثانویه یکپارچه نیز وجود دارد. این تنوع نصب به شما اجازه می‌دهد با کمترین قطعه جانبی، ایمنی بار را به مدار اضافه کنید.
داده‌های فنی شاخص
خانواده FD 12 / 16 / 25 / 32 دامنه گسترده‌ای از کاربردها را پوشش می‌دهد. مطابق برگه‌های فنی، فشار نامی تا 350 bar و ظرفیت دبی تقریبی 80 تا 560 L/min (با افزایش سایز، ظرفیت دبی نیز بیشتر می‌شود) برای این سری گزارش شده است. این اعداد، انتخاب FD را برای مدارهای صنعتی و سیارِ پرفشار ممکن می‌کنند.
مزایای شیر کنترل check-Q-meter
حرکت نرم و قابل پیش‌بینیِ بار حتی با تغییرات بار/فشار
ایمنی ذاتی در برابر Runaway و Pipe-Burst
عدم نشتی داخلی در حالت قفل؛ حفظ موقعیت بار
آزادجریان در جهت عکس برای حرکت‌های سریع بدون محدودیت
قابلیت افزودن Relief ثانویه (نسخه فلنجی) برای حفاظت اضافه‌فشار محلی
نکات مهندسی در انتخاب شیر کنترل Check-Q-Meter
نوع عملگر: سیلندر یا موتور؛ در سیلندر نسبت مساحت (ϕ) را در محاسبات سرعت لحاظ کنید.
سایز FD: بر مبنای دبی واقعی برگشت و Δp مجاز انتخاب شود.
نصب: اگر مدار به حفاظت محلیِ اضافه‌فشار نیاز دارد، نسخه فلنجی با Relief ثانویه را مد نظر قرار دهید.
ایمنی سیستم: برای کاربردهای عمودی/بالابر، FD را در کنار سوئیچ‌های حدی و سیاست‌های توقف ایمن به‌کار ببرید (Best-Practice).
