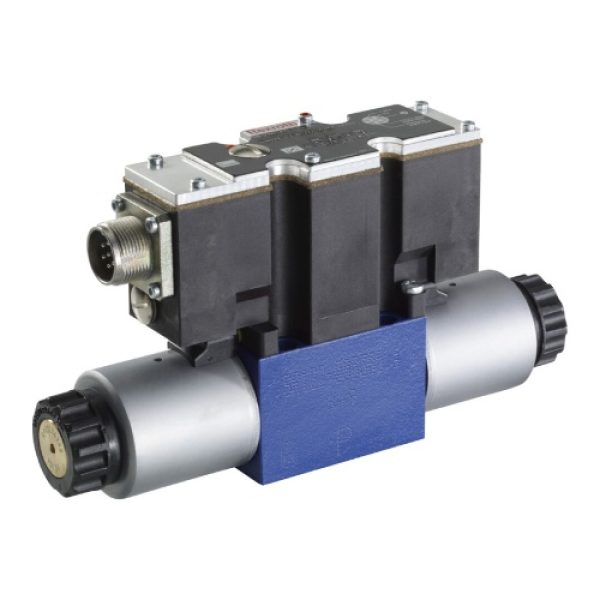

شیر پروپرشنال دایرکشنال رکسروت آلمان

شیر پروپرشنال دایرکشنال رکسروت آلمان

شیر پروپرشنال دایرکشنال Bosch Rexroth برای کنترل پیوسته و دقیق جریان و جهت سیال در مدارهای صنعتی طراحی شده است. این خانواده روی الگوهای نصب ISO 4401 (CETOP) در سایزهای NG06/NG10/NG16/NG25 ارائه می‌شود و بسته به سری، با الکترونیک یکپارچه (OBE) یا آمپلیفایر خارجی کار می‌کند. در بسیاری از مدل‌ها، بازخورد موقعیت اسپول (LVDT)، رمپ و خطی‌سازی نرم فراهم است تا حرکت عملگر بدون ضربه و قابل‌تکرار باشد. سیگنال‌های فرمان آنالوگ مانند ±10V و 4–20 mA پشتیبانی می‌شود و برخی سری‌ها با ماژول‌های باس صنعتی نیز عرضه می‌گردند (وابسته به مدل). کلاس فشار و دبی مدل‌محور است و باید طبق دیتاشیت انتخاب شود؛ در پروژه‌های ماشین‌ابزار، پرس، شکل‌دهی، پلاستیک، کاغذ و اتوماسیون عمومی، این شیرها به خاطر صدای کم، پایداری فشار و پاسخ سریع شناخته می‌شوند. برای انتخاب دقیق کُد سفارش و اعلام موجودی/قیمت، تیم هیدلند کنار شماست.

برند: رکسروت (rexroth) (شرکت بوش رکسروت (Bosch Rexroth AG) در سال 2001 میلادی از ادغام بخش اتوماسیون گروه روبرت بوش (Robert Bosch GmbH) و مانسمان ركسروت (Mannesmann Rexroth GmbH) تأسیس شد. این شرکت آلمانی با بیش از 200 سال تجربه در زمینه فناوری‌های مرتبط با حرکت و کنترل، یکی از پیشروان جهانی در این حوزه محسوب می‌شود. دفتر مرکزی بوش رکسروت در لور، آلمان قرار دارد و این شرکت به عنوان زیرمجموعه‌ای از گروه بوش فعالیت می‌کند. محصولات رکسروت رکسروت محصولات متنوعی در زمینه هیدرولیک صنعتی و راه‌سازی، درایوهای الکتریکی و سیستم‌های کنترلی، تکنولوژی مونتاژ و حرکت خطی، و سیستم‌های پنوماتیک صنعتی ارائه می‌دهد. پمپ‌های هیدرولیک رکسروت شامل پمپ‌های دبی ثابت و متغیر، پمپ‌های پیستونی، دنده‌ای و پره‌ای هستند که در صنایع مختلف کاربرد دارند. علاوه بر این، رکسروت انواع هیدروموتور، شیرهای کنترل فشار و جریان، و سیستم‌های اتوماسیون صنعتی را نیز تولید می‌کند. خدمات رکسروت رکسروت علاوه بر تولید محصولات با کیفیت، خدمات فنی و مهندسی متنوعی نیز ارائه می‌دهد. این خدمات شامل آموزش‌های تخصصی، مشاوره فنی، و پشتیبانی پس از فروش است. هدف رکسروت از ارائه این خدمات، افزایش بهره‌وری و کارایی مشتریان و کمک به بهبود عملکرد سیستم‌های صنعتی آن‌ها است. با توجه به تجربه و تخصص بالای این شرکت، رکسروت توانسته است جایگاه ویژه‌ای در بازار جهانی کسب کند و به عنوان یکی از معتبرترین برندهای هیدرولیک شناخته شود.)
نوع: پروپرشنال دایرکشنال (Spool)؛ کنترل پیوسته Q/Direction
اندازه نصب: ISO 4401 NG06/10/16/25
کلاس فشار: تا حدود 350 bar برای پورت‌های P/A/B
دبی نامی: حدود 15 تا 600 L/min

شیر پروپرشنال دایرکشنال رکسروت (Bosch Rexroth) چیست؟
شیر پروپرشنال دایرکشنال رکسروت یک ولو هیدرولیکی دقیق برای کنترل پیوسته جهت و مقدار جریان است؛ یعنی به‌جای حالت قطع/وصل، خروجی را متناسب با فرمان الکتریکی (مثلاً ±10V یا 4–20mA) تنظیم می‌کند تا سرعت، موقعیت یا نیروی عملگر مطابق نیاز شما کنترل شود. این خانواده برای مدارهای صنعتی و موبایل—از ماشین‌ابزار و پرس تا لودرها و تجهیزات راه‌سازی—به‌خاطر پایداری، تکرارپذیری و صدای پایین شناخته می‌شود. دایرکشنال بودن ولو یعنی امکان هدایت سیال به دو جهت متفاوت (نمونه‌های 4/3 و 4/2)، و «پروپرشنال» بودن یعنی میزان بازشدن اسپول و در نتیجه دبی عبوری به‌طور پیوسته قابل تنظیم است.

بدنه و گروه کشویی این ولوها از فولاد/چدن آلیاژی با آبکاری مقاوم و بوش‌های سخت‌کاری‌شده ساخته می‌شود تا در برابر فشار، سایش و شوک هیدرولیکی دوام بالایی داشته باشد. بسیاری از سری‌ها با الکترونیک یکپارچه (OBE) و بازخورد موقعیت اسپول (LVDT) عرضه می‌شوند تا حلقه کنترل کاملاً پایدار و کم‌هیسترزیس باشد. تحریک دستی (Manual Override) نیز برای راه‌اندازی یا مواقع اضطراری تعبیه می‌شود.

مشخصات فنی (مدل‌محور؛ نمونه‌چینی دقیق با کُد سفارش انجام می‌شود)
نصب و اندازه: الگوی ISO 4401 (CETOP) در سایزهای NG06 / NG10 / NG16 / NG25؛ پورت‌های P/A/B/T روی مانيفولد استاندارد. قطر و رزوه پورت‌ها تابع NG و مانيفولد است، نه یک عدد ثابت.

کلاس فشار: بسته به سری، پورت‌های P/A/B معمولاً تا 280، 315 یا 350 بار تعریف می‌شوند؛ T برحسب نقشه ولو/مانيفولد. (وابسته به مدل)

دبی نامی: از ده‌ها تا چند صد L/min بسته به سایز NG، نوع اسپول و Δp نامی. (وابسته به مدل)

فرمان و الکترونیک: ورودی‌های ±10V / 4–20mA؛ نسخه‌های OBE (دیجیتال/آنالوگ) یا آمپلیفایر خارجی؛ در بسیاری از مدل‌ها LVDT برای حلقه بسته موقعیت اسپول. (وابسته به مدل)

دمای کاری: محدوده‌های متداول محیطی/سیال طبق دیتاشیت (مثلاً حدود –20…+50°C محیط و بازه‌های گسترده‌تر برای سیال). (وابسته به مدل)

سیال و فیلتراسیون: روغن‌های هیدرولیک بر پایه معدنی یا سازگار؛ کد تمیزی ISO 4406 مطابق توصیه سازنده برای عمر بالا و پاسخ سریع.

عبارت‌هایی مثل «2 ورودی و 2 خروجی با قطر 16 میلی‌متر»، «بدنه شیشه‌ای PVC»، یا «قابلیت روتیشن اتصالات در برابر محور جریان» در ولوهای صنعتی رکسروت صادق نیست و با استاندارد ISO 4401 جایگزین می‌شود.

ویژگی‌های عملکردی
کنترل پیوسته و دقیق جریان/جهت با رمپ نرم → حرکت بدون شوک و پایداری سرعت در عملگرها.

هیسترزیس کم و تکرارپذیری بالا با LVDT و OBE (در نسخه‌های مجهز).

صدای سیستم کمتر به‌دلیل کاهش پالس جریان و مدیریت شیب تغییرات.

دوام مکانیکی بالا با متریال‌های صنعتی و آبکاری مقاوم.

تحریک دستی برای راه‌اندازی/ایمنی.

سازگاری گسترده با PLC و درایوها (±10V / 4–20mA؛ برخی سری‌ها Fieldbus).

ایمنی و بهره‌برداری
برای رسیدن به ایمنی عملکردی و عمر طولانی:

کیفیت سیال را طبق ISO 4406 و ویسکوزیته توصیه‌شده نگه دارید؛ فیلتر برگشت/فشار را درست سایزبندی کنید.

در صورت نیاز پروژه، نسخه‌های دارای Fail-Safe یا نقطه مرکزی امن انتخاب شود.

پارامترهای رمپ/تقویت/دِدبند در OBE (در صورت وجود) متناسب با جرم متحرک تیون گردد.

بررسی Δp واقعی مانيفولد و انتخاب اسپول مناسب برای جلوگیری از اشباع یا نوسان حلقه کنترل ضروری است.

در صورت نیاز و خرید محصولات هیدرولیک و پنوماتیک با فروشگاه ما تماس بگیرید
